산업별 맞춤형 직교로봇의 진화: 반도체부터 AMR까지, 공정 최적화의 핵심
1. 획일화된 자동화의 한계와 ‘상황 맞춤형’ 직교로봇의 부상
스마트팩토리의 확산과 함께 다관절 로봇이나 협동로봇의 도입이 크게 늘고 있지만, 여전히 산업 현장의 가장 넓은 영역을 책임지는 핵심 설비는 X, Y, Z축을 기반으로 움직이는 '직교로봇(Cartesian Robot)'입니다. 작업 영역을 직관적으로 설정할 수 있고, 고하중 이송에 유리하며, 다축 갠트리(Gantry) 형태로 확장이 용이하기 때문입니다.
그러나 현대의 제조 환경은 단순히 '정해진 위치로 물건을 옮기는 것' 이상의 고도화된 스펙을 요구합니다. 반도체 라인의 진공·클린룸 상태, 의료 장비 내부의 협소한 공간, 흔들리는 물류 로봇(AGV/AMR) 위에서의 작업 등 현장의 상황은 저마다 다릅니다. 따라서 범용 부품을 일괄적으로 적용하는 획일화된 설계에서 벗어나, 산업별 특성과 공정 환경에 완벽하게 최적화된 '상황 맞춤형(Application-Specific)' 직교 모듈을 채택하는 것이 설비 신뢰성과 수율 확보의 최우선 과제가 되었습니다.
2. 반도체 및 디스플레이 공정: 초정밀도와 파티클(Particle) 제어
반도체 웨이퍼 이송이나 OLED 패널 정밀 얼라인먼트 공정에서는 미세한 오차나 아주 작은 먼지 하나가 치명적인 불량으로 이어집니다. 이 분야의 직교로봇은 기계적인 마찰을 최소화하고 극도의 정밀도를 유지해야 합니다.
이러한 하이엔드 환경에서는 일반적인 볼스크류 방식 대신, 전자기력으로 구동되는 차폐형 리니어 모터 액추에이터가 필수적입니다. 기계적 접촉 면적이 적어 파티클 발생을 근본적으로 억제할 수 있으며, 고속 이동 중에도 마이크로미터(㎛) 단위의 위치 보정이 가능합니다.

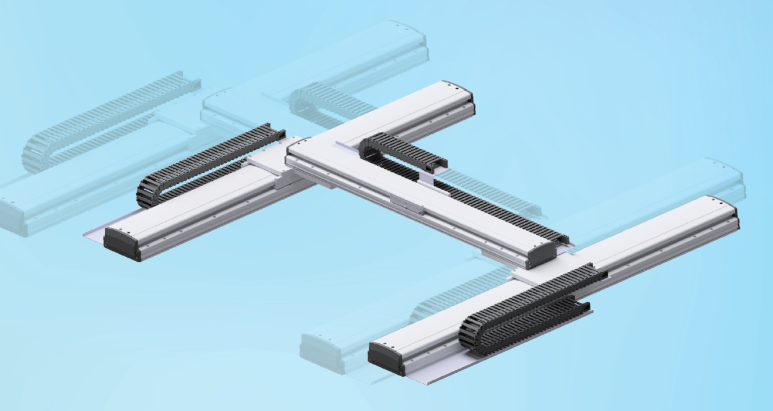

[차폐형 스마트 리니어 모터 액추에이터: 아이로보 PLA 시리즈]
아이로보 PLA 시리즈는 최대 2.5m/s의 고속 구동과 ±2㎛ 수준의 초정밀 반복 위치 정밀도를 실현합니다. 완전 차폐 구조를 통해 반도체 및 디스플레이 클린룸 공정에 최적화된 하이엔드 직교 모듈 솔루션을 제공합니다.
3. 의료 장비 및 바이오 자동화: 제한된 공간 내 정숙성과 신뢰성
혈액 분석기, DNA 추출기, 제약 자동화 라인 등 바이오·의료 장비에 탑재되는 직교로봇은 일반 산업용 장비와는 다른 결의 스펙이 요구됩니다. 장비 내부의 매우 협소한 공간에 장착되어야 하므로 극단적인 콤팩트(Compact) 설계가 필요하며, 동시에 병원이나 연구실 환경에 맞게 구동 소음과 진동(저발진)이 억제되어야 합니다.
또한 사람의 생명과 직결된 진단 결과를 다루는 만큼 장비의 오작동은 허용되지 않습니다. 따라서 오일리스(Oil-less) 기반의 윤활 시스템이나 녹 방지를 위한 특수 표면 처리 기술이 적용된 소형·고강성 직교 모듈이 의료 장비 시스템의 신뢰성을 뒷받침합니다.
4. AGV·AMR 상부 모듈(Top-Module): 동적 불안정성 극복과 표준화
최근 가장 급부상하는 직교로봇의 적용처는 자율이동로봇(AMR)의 상단부입니다. 이동하는 대차 위에서 픽앤플레이스(Pick & Place)나 다축 이재 작업을 수행하는 모바일 매니퓰레이터 형태입니다.
지면에 단단히 고정된 설비와 달리, AGV/AMR 위의 직교로봇은 로봇의 주행 진동과 정차 시의 미세한 흔들림(동적 불안정성)을 고스란히 견뎌야 합니다. 따라서 일반 환경보다 훨씬 높은 기구학적 강성(Rigidity)이 요구됩니다. 이때 부품을 개별 가공해 조립하면 진동에 취약해지고 조립 공차로 인한 궤적 틀어짐이 발생하기 쉽습니다. 이를 해결하기 위해 현장에서는 강성이 검증된 표준 직교 모듈을 블록처럼 결합하여 상부 다축 갠트리를 구성하는 방식을 채택하고 있습니다.
[아이로보(i-Robo) 모듈형 액추에이터: PSA / PBA / SEBA 시리즈]
강성과 내구성이 검증된 아이로보 표준 직교 모듈은 AMR 상부 모듈 설계 시 발생할 수 있는 시행착오를 원천 차단합니다. 장비 설계 리드타임을 획기적으로 단축하고, 이상 발생 시 모듈 단위의 1:1 신속 교체를 통해 평균 수리 시간(MTTR)을 최소화합니다.
5. 공정 특성에 따른 구동 메커니즘 최적화 가이드
성공적인 직교로봇 시스템을 구축하려면, 공정의 특성(이동 거리, 하중, 속도, 정밀도)에 따라 구동 방식을 세밀하게 선택해야 합니다.
| 구동 방식 | 주요 특징 및 장점 | 최적 적용 산업 및 공정 |
| 볼스크류 (Ball Screw) | 우수한 추력과 정밀도, 높은 반복 위치 결정능력 | 자동차 부품 조립, 정밀 이재기, 일반 공장자동화 |
| 타이밍 벨트 (Belt) | 장거리(Long-stroke) 이송에 유리, 고속 구동 가능 | 물류 포장 라인, 대형 갠트리 로봇, 고속 픽앤플레이스 |
| 리니어 모터 (Linear Motor) | 기계적 마찰 최소화, 초정밀/고속 제어, 저발진 | 반도체 웨이퍼 이송, 디스플레이 패널 검사기 (클린룸) |
6. 통합 모션 제어 솔루션이 만드는 자동화의 차이
직교로봇 안에는 모터의 토크, 가이드의 강성, 감속비, 제어 알고리즘 등 수많은 엔지니어링 요소가 복합적으로 얽혀 있습니다. 반도체 라인의 가혹한 스펙부터, 제약 바이오의 정밀함, 그리고 AMR의 유연함까지 각 산업 현장이 직면한 고유한 과제들은 '범용'이라는 이름표를 단 부품만으로는 결코 해결할 수 없습니다.
스마트팩토리 구축의 성패는 현장의 상황을 정확히 진단하고, 그에 맞는 최적의 직교로봇 하드웨어 아키텍처를 제시할 수 있는 설계 역량에 달려 있습니다. 앱솔루텍의 각 산업별 맞춤형 하드웨어 솔루션을 통해 공정의 병목을 해소하고 궁극의 생산 효율을 달성해 보시길 바랍니다.
