정밀 파지의 기준 – 고출력 전동 그리퍼 RM-GBTD 시리즈

by ATG 감속기 2025. 5. 23.

정밀 파지의 기준 – 고출력 전동 그리퍼 RM-GBTD 시리즈

RM-GBTD-11-40-10-S0300-ITG, RM-GBTD-11-40-10-S0200-ITG



고정밀 자동화 현장에서는 파지력과 정밀도, 제어의 유연성이 모두 요구됩니다.
단순한 그리퍼를 넘어 서보 제어 기반의 고토크 전동 파지 솔루션이 필요해지는 시점,
이 요구를 정확하게 충족하는 제품이 바로
RM그리퍼의  RM-GBTD입니다. 특히 RM-GBTD-11-40-10-S0300-ITGRM-GBTD-11-40-10-S0200-ITG
단일 사이즈, 40mm 스트로크, 고출력 토크 구조, Modbus RTU/CANopen 통신까지 모두 갖춘
정밀 자동화의 대표 서보 그리퍼입니다.



RM-GBTD 시리즈, 어떤 제품인가?

RM-GBTD 시리즈는 단일 사이즈 코드(11), 스트로크 40mm, 리드 10mm 구조를 기반으로,
Switch Wiring 방식의 케이블 옵션 (S0200 / S0300) 및 내장형 서보 제어(ITG / Intelligent Gripper)를 통해 간단한 통신 연결과 높은 반복 정밀도를 제공합니다.



  • 공식 형번 예시
    • RM-GBTD-11-40-10-S0300-ITG
    • RM-GBTD-11-40-10-S0200-ITG
  • 주요 사양 요약:
    • 반복 정밀도: ±0.02 ~ ±0.05 mm
    • 최대 파지력: 약 200 ~ 250N
    • 통신: Modbus RTU / CANopen
    • 전원 사양: DC24V ±10%
    • 리드: 10mm
    • 배선방식: S0300 (3m), S0200 (2m) – Switched Wiring
    • 자가 잠금 기능: Mechanical Self-Locking

RM-GBTD 시리즈, 이 곳에 적합합니다

  • 머시닝센터 자동화 – 금속 부품 로딩/언로딩
    → 반복 정밀도 + 고출력 파지력 필요
  • EV 배터리 하우징, 냉각 시스템 조립라인
    → 중량 모듈을 안정적으로 취급
  • 자동차 부품 피더 셀 – 클램핑/정렬 작업
    → ±0.02mm 오차 내 반복 위치 제어 필수
  • 6축 다관절 로봇용 고하중 그리퍼
    → ITG형 통신 연결로 제어기 연동 간편
  • 정밀 검사기기 전/후처리 자동 핸들링
    → 소형·고정밀 자동화 셀에 최적

앱솔루텍 – 기술로 연결하는 RM그리퍼 공식 대리점

저희 주식회사 앱솔루텍은 RM그리퍼의 공식 인증 대리점으로서
단순한 유통을 넘어 정확한 형번 기반 납기, 기술 검토, 통신 연동까지 지원하는 기술 파트너입니다.

RM-GBTD-11-40-10 시리즈 정품 공급

RM-GBTD를 포함한 RM그리퍼 주요 모델 재고 운영 – 빠른 납기 가능

서보드라이브, 감속기, 로봇 연동 기술 제안 가능

장비 설계 초기부터 클램핑 사양까지 기술 컨설팅 지원

수많은 정밀 자동화 프로젝트 납품 실적 보유



전동 그리퍼, 통신까지 연결되는 정밀 파지 솔루션
정밀 그리퍼는 역시 앱솔루텍!

[RM그리퍼 공식대리점 주식회사 앱솔루텍]

  - 전화 : (본사) 032-719-4966~9, (서울영업소) 02-6396-4316, (경기영업소) 070-4866-4579
  - E-mail : solu@abtech.co.kr, absolutech@naver.com, absolutech@daum.net
  - 팩스 : 0504-984-4316

  •
  •

Tri-proof Gripper
  • 1IP67 Protection Level
  • 2Waterproof, dust-proof, anti-corrosion, anti-debris
  • 3Speedy opening and closing

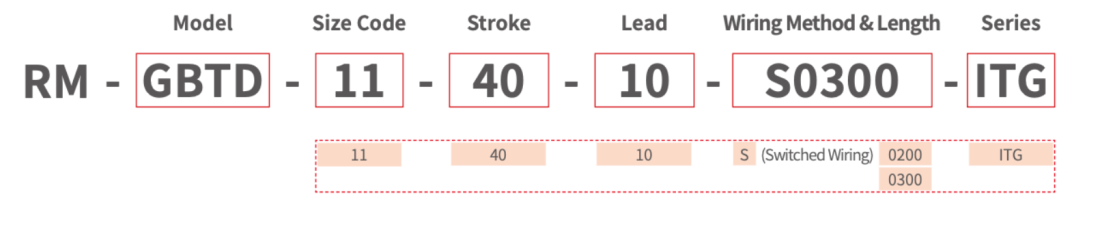

How to Order

  •



Product Specifications

Product Model and Specifications - ITG Integrated (Built-in Controller)

Model  RM-GBTD-11-40-10-ITG
Size Code  11
Stroke (mm)   40
Max.gripping Force1 (N)   45
Max.speed (mm/s)   250
Repeat Positioning Accuracy (mm)  ±0.02
Max.opening/closing Time (s)  0.3/0.3
Permissible Load Torque (N.m)  MR:2.5,
MP:2.5,
MY:3
Controller  Controller Built-in
Control Method - Bus  ModbusRTU
Control Method - Interface  I/O
I/O Interface  Input: 2 points (NPN),
Output: 3 points (NPN)
 Rated Voltage (V) DC24±10%
Rated Current (A)
Weight (kg)   1.3
Usage Environment  0~40℃
Protection Class IP  IP67


Description

  • 1The data is sourced from the actual test results in the 25°C laboratory.
  • 2The drawings provided in this Catalog are for the default standard model. If you require other models with different motor directions, outlet directions, or outlet methods, please contact your local sales representative to obtain the drawings for the optional models.


2D Dimension Drawing

3D Modeling
